OASIX, división cloud y data center de Grupo Aire, buscaba una empresa que tuviera la capacidad de llevar a cabo la implementación de un entorno físico organizado, seguro y escalable donde desplegar una nueva plataforma destinada a modernizar el núcleo de red móvil de Aire Networks, aumentando su capacidad, su fiabilidad y la calidad de experiencia de sus clientes.
La buena experiencia de clientes nuestros del sector de telecomunicaciones y data center en la realización de entornos críticos, así como la especialización de GESAB en la implementación de centros de datos, fueron determinantes para que OASIX incorporara nuestra empresa al proceso de selección para su nuevo despliegue.
En dicho proceso el cliente valoró especialmente la calidad percibida de nuestras soluciones físicas de CPD, nuestra capacidad de adaptación a sus requisitos y la cercanía en el trato, lo que facilitaba trabajar de manera coordinada con su propio equipo de ingeniería y de operaciones.
Un proyecto 360 con necesidades concretas
La sala donde se implementaría el nuevo centro de datos no contaba con infraestructura IT previa, por lo que necesitaba estructurar el espacio de forma ordenada y escalable para alojar el equipamiento crítico contando con:
- Definir un pasillo de racks preparado para soportar los equipos de núcleo móvil y los elementos asociados de red.
- Mejorar el control de los flujos de aire mediante un cerramiento apropiado, contribuyendo a la eficiencia global de la sala.
- Implantar un sistema de cableado de fibra óptica preconectorizado de media densidad que simplificara el despliegue inicial y las ampliaciones posteriores.
Todos los elementos debían constituir la base física sobre la que OASIX pudiera desplegar y evolucionar la nueva plataforma de Nokia con garantías. Por lo tanto, el proyecto iba desde el diseño de la solución de pasillo hasta la fabricación y la ejecución en sala.
Solución propuesta por GESAB

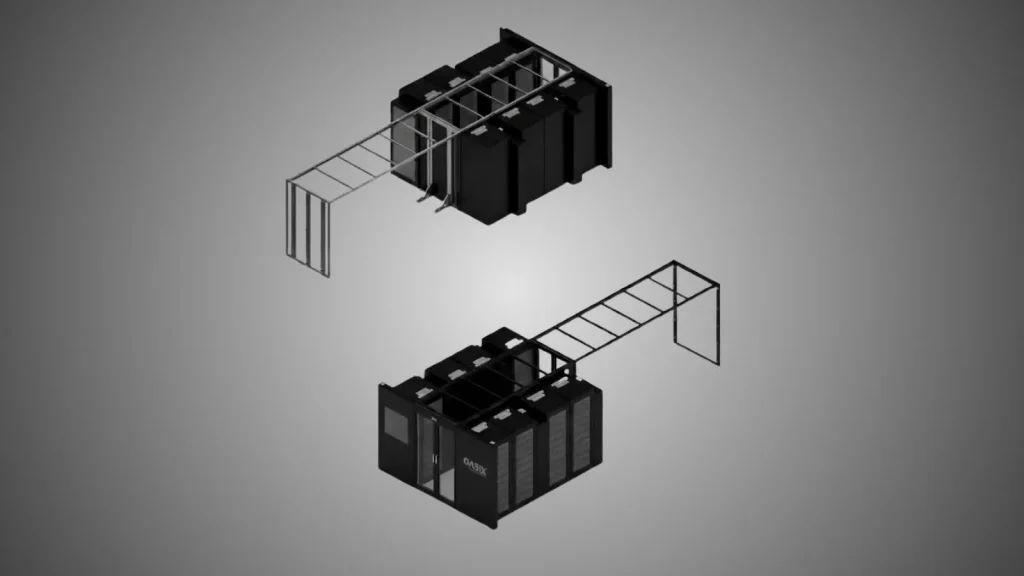

Nuestro equipo desarrolló una solución específica basada en un cerramiento de pasillo modular y autoportante CCNOC para lo que diseñó detalladamente la estructura del pasillo definiendo la longitud total, la posición de los racks y las posibilidades de ampliación mediante el desplazamiento del cierre final. La fabricación de los módulos de cerramiento, cubiertas, laterales y puertas permitieron optimizar la relación entre rigidez estructural y facilidad de montaje en sala.

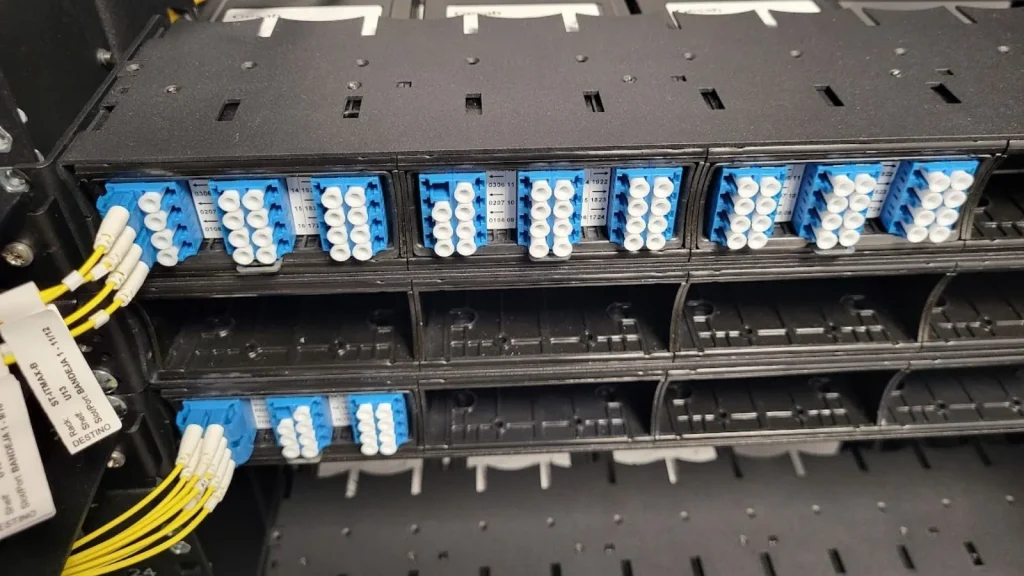

Se suministraron e instalaron 12 racks de servidor equipados con manetas inteligentes, integrables en las políticas de seguridad física y control de accesos del data center del cliente y se desplegó un sistema de cableado de fibra óptica preconectorizado de media densidad preparado para soportar el volumen de enlaces requerido por la nueva plataforma de núcleo móvil.
Finalmente, se puso en marcha el conjunto con los ajustes necesarios para garantizar el correcto cierre del pasillo, su alineación con la climatización existente y la operatividad del sistema de cierre y acceso a los racks.
Un proyecto, varias fases
En la fase inicial, en estrecha colaboración de nuestro equipo técnico con el de OASIX, se realizó la toma de datos en la sala y se definieron los requisitos para ajustar la solución a la longitud del pasillo, al número de racks y a los puntos de conexión de fibra.
En la segunda fase se hizo una ingeniería de detalle y la fabricación en las instalaciones de GESAB, donde se produjeron los elementos del cerramiento y se prepararon los racks y componentes para su montaje.
La tercera fase fue la instalación de todos los elementos en el centro de datos del cliente de manera coordinada con otras tareas para minimizar interferencias y garantizar la compatibilidad con la infraestructura existente.
Para finalizar, una fase de puesta en marcha y revisión conjunta, verificando la correcta estabilidad del sistema autoportante, el funcionamiento del cerramiento, el acceso a los racks y la operatividad del cableado preconectorizado de fibra óptica.
Todo el proceso se desarrolló conforme a los plazos acordados, en línea con la planificación interna para el despliegue de la nueva plataforma de Nokia.
Principales desafíos del proyecto
Diseñar un cerramiento de pasillo autocontenido con una longitud considerable, capaz de mantenerse estructuralmente estable y estanco sin depender de una fijación intensiva a elementos constructivos de la sala fue el mayor reto al que se enfrentó nuestro equipo. Además, la solución propuesta debía permitir ampliaciones futuras sin perder su comportamiento autoportante. Adicionalmente, fue necesario:
- Coordinar la geometría del pasillo con las bandejas de cableado y los puntos de acometida existentes en la sala.
- Garantizar que el sistema de puertas, cerramientos superiores y laterales se integrara correctamente con la distribución de climatización del CPD.
Un resultado final organizado y escalable

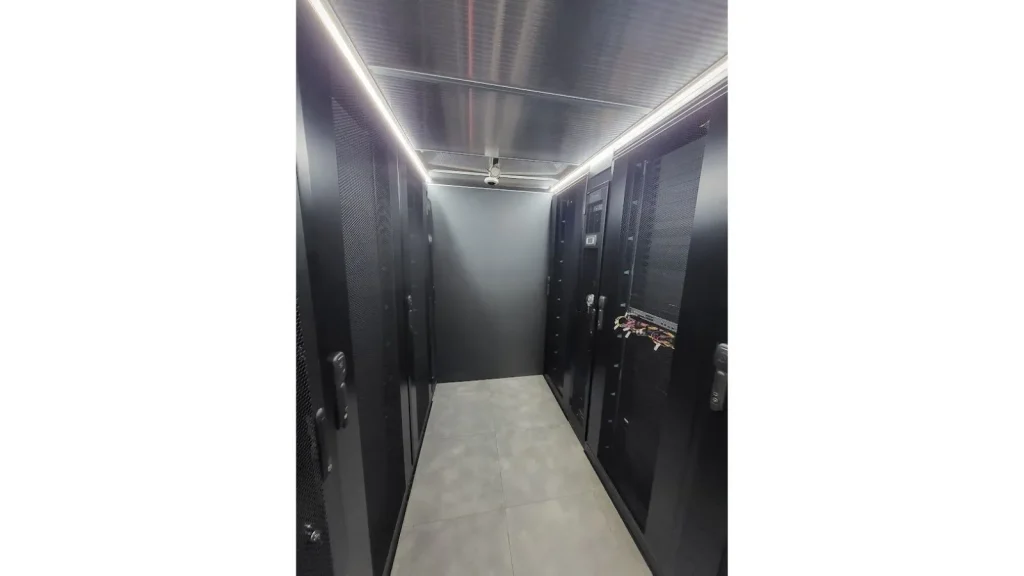

OASIX dispone ahora de un pasillo de racks claramente definido, ordenado y preparado para alojar la nueva plataforma de núcleo móvil de Aire Networks, así como futuras ampliaciones. Entre los principales beneficios se encuentran:
Así, cuentan con mayor disponibilidad y control del entorno al concentrar el equipamiento crítico en 12 racks con cableado preconectorizado en un pasillo con cerramiento, mejor eficiencia en la gestión térmica gracias a un control más preciso de los flujos de aire y una reducción de riesgos operativos mediante la infraestructura física diseñada específicamente para el cliente.
Además, ahora OASIX dispone de la capacidad de crecimiento en el futuro al permitir el desplazamiento del cierre del pasillo y la incorporación de nuevos racks sin reconfigurar toda la sala ni realizar obras complejas.
Por todo ello, nuestra la solución de cerramiento de pasillo CCNOC ha aportado una ventaja técnica clara frente a otras opciones: un sistema modular, autoportante y escalable sin estructurales complejas alineado con la estrategia de crecimiento del centro de datos del cliente.
Relación duradera entre GESAB y OASIX
Durante el desarrollo del proyecto nuestro equipo junto con el cliente realizó revisiones técnicas para validar diferentes escenarios de crecimiento del data center y documentar las posibles ampliaciones futuras. De este modo, el diseño resultante se ha planteado como una solución replicable en otros CPD de la red de OASIX, convirtiendo este proyecto en una referencia interna para futuros despliegues de infraestructura física asociados a nuevas plataformas de red y servicios cloud del Grupo Aire.
