Para optimizar el rendimiento de un centro de datos es fundamental disponer de una estrategia de monitorización precisa que permita gestionar el consumo energético y la calidad del suministro eléctrico. Un análisis detallado de los parámetros eléctricos no solo ayuda a identificar posibles ineficiencias, sino que también facilita la prevención de fallos, mejora la estabilidad operativa y garantiza el cumplimiento de la normativa vigente.
Es por ello que la implementación de sistemas avanzados de medición permite tomar decisiones fundamentadas para reducir costes y asegurar un funcionamiento más eficiente y sostenible.
Un enfoque técnico adecuado para diseñar la estructura de medición requiere la segmentación en diferentes niveles, abarcando desde la alimentación principal hasta la distribución energética en racks individuales.
Nivel 1: Medición en el punto de alimentación principal
La medición se realizará en el punto de entrada de energía del centro de datos, a nivel de acometida de media o baja tensión, con el objetivo de identificar anomalías en la calidad del suministro, corregir el factor de potencia mediante el uso de bancos de condensadores o filtros activos e implementar estrategias de mitigación de armónicos a través de sistemas UPS. Para cumplir estos objetivos se monitorizan los siguientes parámetros eléctricos:
- Potencia activa, reactiva y aparente (P, Q, S) para determinar el rendimiento energético del suministro.
- Factor de potencia (PF) para corregir y compensar cargas inductivas o capacitivas.
- Distorsión armónica total (THD, total harmonic distortion) en tensión y corriente para evaluar la calidad de la energía.
- Frecuencia de la red (Hz) y estabilidad de la alimentación.
Nivel 2: Submedición en sistemas de distribución crítica
La medición se realiza en cuadros generales de distribución, cuadros eléctricos de baja tensión y salidas de UPS para garantizar la estabilidad de la red eléctrica interna, prevenir sobrecargas, reducir la necesidad de sobredimensionamiento de equipos, analizar la eficiencia real de las UPS y detectar pérdidas en la conversión AC-DC. Los parámetros eléctricos monitorizados son:
- Corrientes en cada fase y neutro para evaluar desequilibrios de carga.
- Voltaje entre fases y fase-neutro para validar estabilidad en la distribución.
- Fluctuaciones de tensión y eventos transitorios mediante registradores de eventos.
- Medición de eficiencia en sistemas UPS y generadores de respaldo.

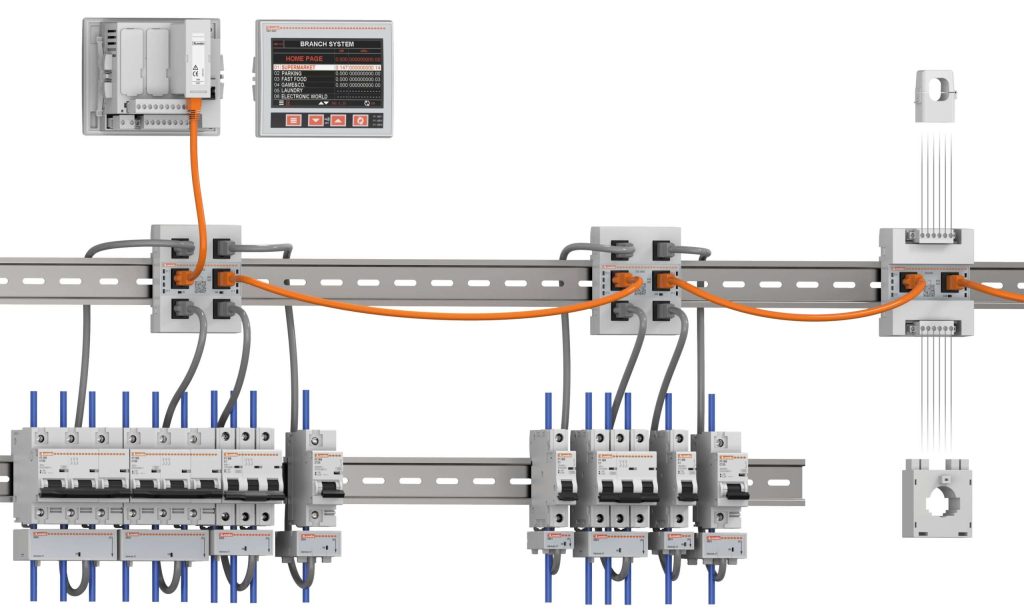

Nivel 3: Monitorización en subcuadros y PDUs
Se miden las PDUs inteligentes, los subcuadros eléctricos en salas técnicas y su distribución a racks a través de los siguientes parámetros eléctricos:
- Consumo individual por cada circuito derivado.
- Distribución de carga entre fases y balance de consumo trifásico.
- Picos de corriente y registros de eventos transitorios.
- Temperatura de conductores y conexión a tierra.
- Corriente residual
Los objetivos de este tercer nivel incluyen la monitorización granular de la eficiencia de las PDUs, la identificación de cargas fantasma y optimización de la distribución de energía, la implementación de alertas de sobrecarga térmica en conductores y la prevención de corrientes de fuga hacia tierra.
Herramientas de medición y protocolos de integración
Para que la medición de los diversos niveles y parámetros del centro de datos sea un éxito será básico seguir unos protocolos de integración adecuados y las herramientas necesarias.
Tipos de sensores y equipos de medición
- Analizadores de red IEC 61000-4-30 clase A para medición certificada de calidad de energía.
- Medidores de consumo MID (measuring instrument directive) IEC 62053-22 para submedición con precisión certificada, obligatorio para poder facturar energia.
- Transformadores de corriente (CTs) de núcleo partido y Rogowski para medición sin interrupción de suministro en instalaciones en funcionamiento.
- Sensores de temperatura y humedad inalámbricos LoraWan, con precision ±0,5º, en racks para correlación con eficiencia térmica.
Protocolos de comunicación y gestión de datos
- Modbus TCP/IP y RTU para integración con BMS/DCIM.
- SNMP v3 con encriptación AES-256 para consulta remota de datos.
- REST API y MQTT para integración en plataformas de analítica y machine learning.
- Exportación en formatos JSON, XML y CSV para procesamiento de big data.
Beneficios de una estrategia de medición en centros de datos
Son diversos los beneficios que aporta una estrategia bien estructurada y ejecutada.
Uno de ellos será la identificación de ineficiencias y la mejora del PUE, ya que una monitorización granular permitirá detectar cargas ineficientes, reducir el consumo energético y optimizar la relación entre potencia suministrada y utilizada. Además, la medición avanzada de parámetros como THD, RC, picos de corriente y eventos transitorios permite prever fallos en equipos críticos y reducir el riesgo de incendios eléctricos maximizando así la seguridad operativa. También permite optimizar la infraestructura y la planificación de su capacidad mediante el análisis de consumo a nivel de rack y servidor porque ayuda a dimensionar correctamente las expansiones sin sobrecargar la infraestructura eléctrica.
Otro beneficio significativo es la reducción de costes energéticos al optimizar la distribución de cargas y corregir desequilibrios trifásicos, ya que se disminuye el consumo innecesario y se prolonga la vida útil de las UPS, las PDUs y los equipos de refrigeración.
Finalmente, resulta imprescindible mencionar que la monitorización del consumo y de la calidad de la energía permite cumplir con normativas de eficiencia energética y sostenibilidad como ISO 50001, EN 50600 o la nueva directiva 2023/1791 relativa a la eficiencia energética en Centros de Datos.
