El confort acústico en el diseño de salas de control juega un papel crucial en la toma de decisiones de los operadores, ya que mejora el espacio de trabajo, aumentando el bienestar y la productividad de los usuarios. En una sala de control, donde son esenciales la concentración constante y la toma de decisiones críticas, la correcta gestión de la reverberación del sonido no solo mejora la comunicación entre los usuarios, sino que también reduce el estrés y la fatiga auditiva.
En este artículo, exploraremos qué es la reverberación del sonido y su impacto en los usuarios, qué es el confort acústico y sus beneficios, y cómo implementar soluciones acústicas en proyectos de salas de control y entornos críticos. Además, desarrollaremos un ejemplo práctico para adecuar acústicamente una sala de reuniones.
Qué es la reverberación del sonido y su impacto en los usuarios
El tiempo de reverberación (T o TR60) es el fenómeno acústico que se produce por la reflexión o rebote del sonido en un espacio. Técnicamente, mide el tiempo que tarda el sonido en decaer 60DB tras la interrupción de su fuente emisora.
En el diseño de salas de control y entornos críticos, este factor ambiental es clave para lograr niveles óptimos de confort acústico. Un tiempo de reverberación elevado puede tener repercusiones para los operadores, tales como:
- Dificultad para la comprensión de la comunicación.
- Fatiga auditiva y mental.
- Aumento del estrés e irritabilidad.
- Riesgo de confusión de alarmas o señales.
- Disminución de la calidad de toma de decisiones.
Dado que en las salas de control se toman decisiones críticas, es imprescindible eliminar aquellos factores ambientales que comprometan la calidad de las mismas. Por ello, en nuestros diseños incorporamos materiales fonoabsorbentes en paredes, techos y consolas que reducen el tiempo de reverberación acústica de la sala y garantizan un entorno acústico ideal.
Normativa aplicable
Para garantizar un espacio con cualidades acústicas óptimas, diseñamos nuestros proyectos cumpliendo con la normativa vigente, en este caso la UNE-EN-ISO 11064-6 “Diseño ergonómico de centros de control” en su parte 6 sobre los “Requisitos ambientales para centros de control”, que establece tiempos de reverberación entre 0,4 y 0,75 segundos.
Asimismo, en el Código Técnico de la Edificación (CTE) se incluye un apartado específico en el DB-HR (Documento Básico de Protección frente al ruido) con valores límite de tiempo de reverberación, dependiendo del uso del espacio y sus características, en un rango entre 0,9 y 0,5 segundos.
Tomando estas normas como referencia, en el equipo hemos decidido que el tiempo de reverberación adecuado para nuestros espacios esté entre 0,4 y 0,70 s.
Confort acústico y sus beneficios en espacios operativos
Cuando diseñamos una sala de control además de la iluminación, la temperatura y la ergonomía, el confort acústico es uno de los aspectos más influyentes en la salud y el rendimiento de los operadores. De manera resumida, el confort acústico se refiere a la capacidad que tienen los espacios interiores para garantizar un campo sonoro agradable y con unos niveles de reverberación controlados.
Un entorno con buena calidad acústica contribuye al bienestar físico y mental de los operadores, ya que reduce el estrés auditivo y previene problemas de salud asociados con la exposición continua a niveles excesivos de ruido, como la fatiga auditiva e incluso problemas cardiovasculares. Estos beneficios se reflejan directamente en una mayor capacidad de concentración, aumentando la productividad y eficiencia en la ejecución de tareas críticas.
Soluciones para reducir el tiempo de reverberación y alcanzar niveles óptimos de confort acústico en salas de control
Para reducir el tiempo de reverberación y lograr niveles óptimos de confort acústico en salas de control, se debe contemplar tanto la mitigación del ruido externo como la gestión de la reverberación y ruido interno. Para lograrlo, en GESAB planteamos la solución acústica para cada espacio basándonos en los siguientes criterios:
- Evaluación del tiempo de reverberación.
- Absorción y difusión del sonido.
- Selección de materiales y porcentaje de área a cubrir.
Caso práctico. Cálculo del tiempo de reverberación
Para determinar si un diseño respeta los tiempos de reverberación, desde el área de consultoría de arquitectura de GESAB hemos desarrollado una herramienta de cálculo que nos permite obtener una primera evaluación estimada de la solución propuesta. Para ello, tomando en cuenta distintas variables como las dimensiones del espacio, la interacción de las superficies y los coeficientes de absorción de los acabados propuestos, obtenemos una comparativa del tiempo de reverberación final con el tiempo de reverberación recomendable según cada caso.
La importancia de esta herramienta radica en su capacidad para ofrecer análisis rápidos y precisos que no solo aceleran el proceso de diseño, sino que también nos permiten visualizar el impacto de nuestras decisiones en tiempo real mediante la simulación de diferentes escenarios acústicos con alta precisión.
A continuación, se presentan tres escenarios en donde se aprecia cómo la elección de los revestimientos impacta en el tiempo de reverberación final. El espacio para el ejemplo es una sala de reuniones tipo, compuesta por un cerramiento acristalado de mamparas que delimitan una superficie de 25.65m2, 2.80m de altura y un volumen total de 72m3. En cada ejemplo se simulan distintas propuestas de revestimientos analizando cómo estas afectan el TR final.

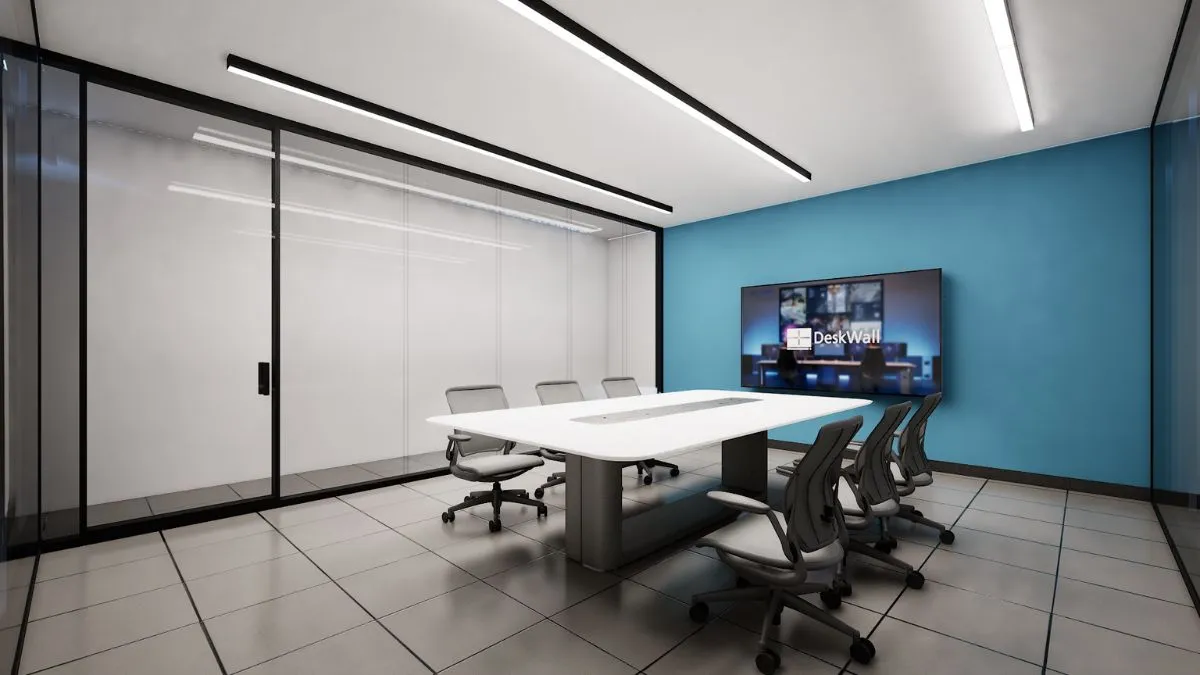

Ejemplo 1 – Sin materiales fonoabsorbentes
Propuesta inicial con materiales de bajo coeficiente de absorción y muy reflectantes acústicamente, lo que ocasiona un tiempo de reverberación muy alto.
- Suelo: Porcelánico.
- Techo: Falso techo registrable PYL (Placa de yeso laminado).
- Paredes: Vidrio (80%) y PYL (20%).
El tiempo de reverberación final es de 3,28s, que dista mucho de los niveles recomendables (0,70 – 0,4s).

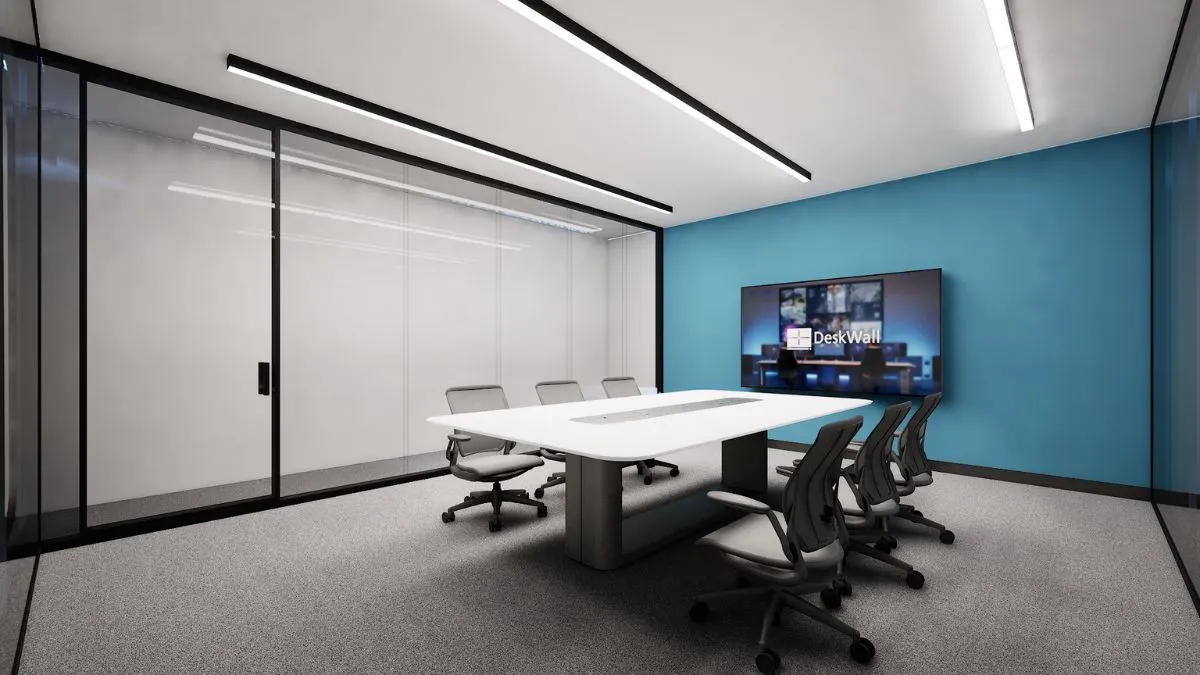

Ejemplo 2 – Mínima superficie fonoabsorbente
Para optimizar la propuesta se incorpora en el suelo un revestimiento final de moqueta, generando una amplia superficie de absorción acústica.
- Suelo: Moqueta.
- Techo: Falso techo registrable PYL (Placa de yeso laminado).
- Paredes: Vidrio (80%) y PYL (20%).
Como resultado, obtenemos un tiempo de reverberación final medio de 0.96s que, aunque mejora las cualidades acústicas de la sala, no alcanza todavía los valores deseados.

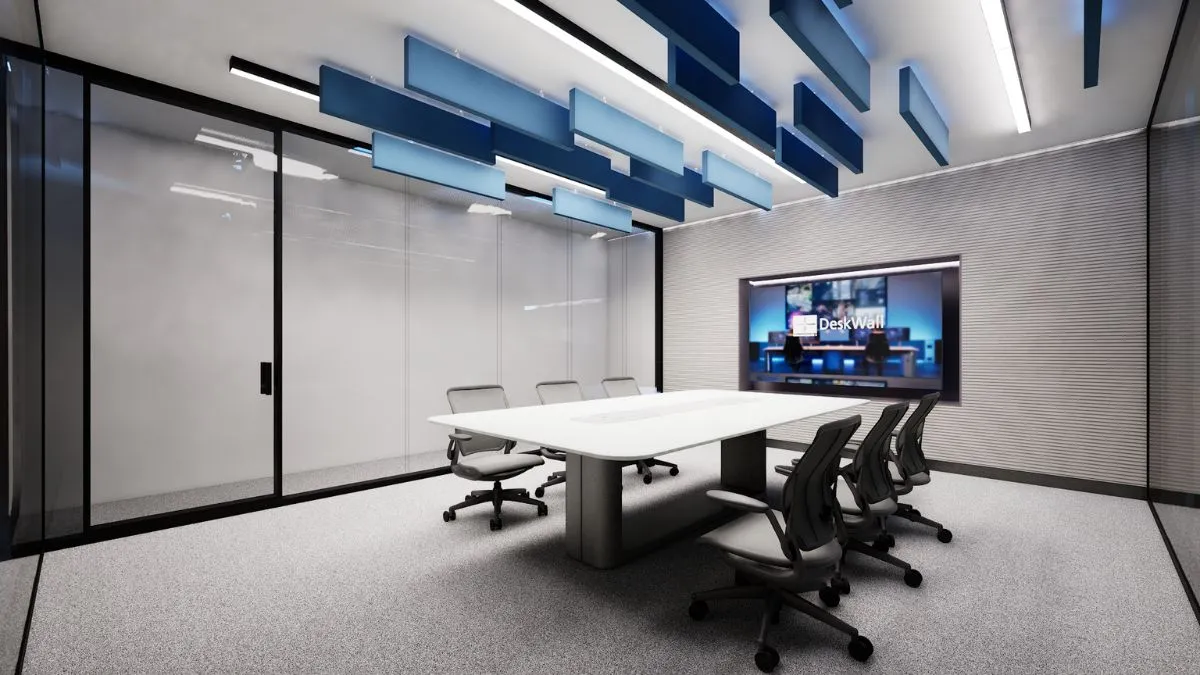

Ejemplo 3 – Intervención completa
Como escenario óptimo, se plantean revestimientos fonoabsorbentes en paredes, suelos y techos. Manteniendo el revestimiento de moqueta en el suelo se plantea un frontal de visualización con acabado exterior de panelado ranurado; además, se distribuyen bafles de PET en el techo que a su vez actúan como difusores de ondas sonoras, reduciendo ecos y mejorando la claridad del sonido.
- Suelo: Moqueta.
- Techo: Falso techo registrable PYL (80%) y Bafles de PET (20%).
- Paredes: Vidrio (80%) y Panelado ranurado (20%).
De esta manera, obtenemos un tiempo de reverberación final bajo, de 0.51s, superando los requisitos mínimos y mejorando considerablemente el confort y las cualidades acústicas del espacio.
Conclusiones
En GESAB estamos convencidos de que el confort acústico es vital para la operatividad y eficiencia de las salas de control y entornos críticos. La correcta aplicación de soluciones acústicas para cumplir con los parámetros óptimos en cada uno de estos espacios no solo mejora la calidad del sonido, sino que también contribuye a crear un ambiente de trabajo más saludable.
Invertir en confort acústico es mucho más que atender un aspecto técnico: es apostar por el bienestar integral de los operadores y la calidad en la toma de decisiones críticas. Esto nos permite ser garantía de futuro para nuestros clientes asegurando espacios diseñados para el éxito operativo, el bienestar y la productividad.
